Hocheffiziente 3+2 automatische Palettendreh-Horizontal-CNC-Ausrüstung für Metall-EV-Batterieträger, Gehäuseteile, Fräsen, Bohren, Gewindeschneiden

Basisinformation

Modell Nr.	PW-CNC1160
Anwendung	Aluminium, Stahl, Kupfer, Eisen
Prozessnutzung	Metallschneidende CNC-Werkzeugmaschinen, Metallfräsen, Bohren, Gewindeschneiden
Bewegungsmethode	Lineare Steuerung
Kontroll-Methode	Regelung im geschlossenen Regelkreis
Numerische Kontrolle	CNC/MNC
Präzision in der Verarbeitung	0,01 ~ 0,02 (mm)
Leistungsklassifizierung	High-End-CNC-Werkzeugmaschinen
Zertifizierung	CE, ISO 9001
Zustand	Neu
Betriebssystem	Siemens/Fanuc
Schutzhülle	Vollständig geschlossen
Spindelinstallation	Horizontal
Kühlsystem	Wasserkühlen
Spindel des angetriebenen Motors	7,5 kW
Werkzeugwechselzeit	2 Sek.
Gewicht	6000 kg
Spezifikation	240037002400mm
Warenzeichen	PRATIC
Herkunft	China (Festland)
HS-Code	8457102000
Produktionskapazität	1000 Sätze/Jahr

Produktbeschreibung

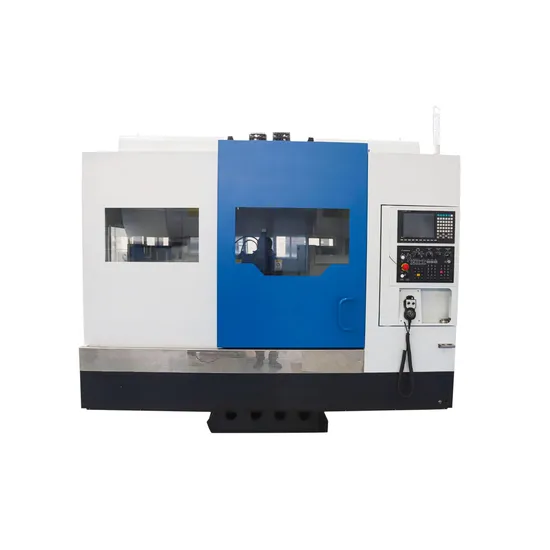

Multifunktionales horizontales CNC-Bearbeitungszentrum der PW-Serie

High Effciency 3+2 Automatic Pallet Turning Horizontal CNC Equipment for Metal EV Battery Tray, Case Parts Milling Drilling Tapping

Beschreibung1. Bei dieser Maschine handelt es sich um ein automatisches Bearbeitungszentrum mit integrierten Funktionen zum Fräsen, Bohren, Bohren, Reiben und Gewindeschneiden. 2. Bei dieser Maschine handelt es sich um ein horizontales Bearbeitungszentrum, und der Spindelstock verfügt über eine hängende Struktur, um die Steifigkeit der Maschine zu erhöhen. 3. Spannmöglichkeiten: Doppelte Arbeitszone horizontal 4-Achsen, Doppelte Arbeitszone horizontal 5-Achsen; 4. Wird für die Herstellung verwendet: 5G-Kühlerabdeckung, große Antenne, Automotor, Getriebebodengehäuse, Steuerkasten für neue Energiefahrzeuge, Batteriesatz, LED-Anzeigekästen und so weiter.

Vorteil

1. Das horizontale Bearbeitungszentrum verfügt über eine Spindelstock-Festabstandsstruktur, die die Maschinensteifigkeit erhöht.

2. Eine Maschine entspricht einer herkömmlichen Produktionslinie und die Grundfläche ist weitaus kleiner als bei einer herkömmlichen Produktionslinie.

3. Spannen Sie zwei Werkstücke gleichzeitig ein, um die Bearbeitung von sechs Seiten abzuschließen, die Genauigkeit der Zusammenarbeit zu verbessern und Positionierungsfehler zu reduzieren.

4. Der Arbeiter kann das Werkstück bei der maschinellen Bearbeitung auf der anderen Seite einspannen und so die Produktionseffizienz verbessern.

5. Durch den Aufprall des Spindelwasserauslasses fallen die Späne direkt herunter, wodurch die Spanansammlung an der Vorrichtung und Schäden an der Produktklemmung verringert werden.

Anwendung

High Effciency 3+2 Automatic Pallet Turning Horizontal CNC Equipment for Metal EV Battery Tray, Case Parts Milling Drilling Tapping

Technische Daten

	Artikel	Einheit	PW-CNC8050A	PW-CNC1160A	PW-CNC1360A	PW-CNC1514A
Reisen	X-Achse	mm	800	1100	1300	1500
	Y-Achse	mm	800	1100	1300	1400
	Z-Achse	mm	500	600
	Von der Spindelmitte bis zur Rundtischoberfläche	mm	50-800	50-1100	50-1300	50-1400
	Vom Spindelende bis zur Drehtischmitte	mm	220-500	265-600	265-600	350-600
Spindel	Typ	/	Motorisiert
	Leistung (S1/S6)	kW	20/24
	Drehmoment (S1/S6)	Nm	35/42
	Max. Geschwindigkeit	U/min	20000
	Konisch	/	BBT40/SK40/CAT40
Vorschubgeschwindigkeiten	Eilgang auf X/Y/Z	m/min	48/48/48			30.30.48
Vorschubgeschwindigkeiten	X/Y/Z-Schnittvorschub	m/min	15
Werkzeugmagazin	Typ	/	Disc-Typ
	Kapazität	Stck.	32
	Werkzeug-zu-Werkzeug-Zeit	Sek	2
Abmessungen	Maschinenhöhe	mm	2700	3050	3300	3350
	Abdeckungsbereich	mm	4350*3450	4800*3800	4800*4000	5000*4100
	Maschinengewicht	kg	8000	9000	9500	12000

* Kundenspezifische Längen oder Konfigurationen sind verfügbar

WER WIR SIND

PRATIC CNC wurde 2008 als eines der chinesischen High-Tech-Unternehmen auf Staatsebene gegründet und ist auf CNC-Bearbeitungszentren und -Lösungen spezialisiert. In den letzten 14 Jahren der Entwicklung hat Pratic ein umfassendes Forschungs- und Entwicklungs-, Fertigungs-, Vertriebs- und Dienstleistungsangebot aufgebaut Netzwerk.Auf der Suche nach kontinuierlicher Innovation und modernster Technologie, basierend auf Markt- und Kundennachfrage, werden PRATIC-Produkte in verschiedenen Branchen wie der Automobilindustrie, neuen Energiefahrzeugen, der Luft- und Raumfahrt, dem Schienenverkehr, 5G und der Herstellung anderer Maschinen weit verbreitet und bedienen Kunden weltweit.

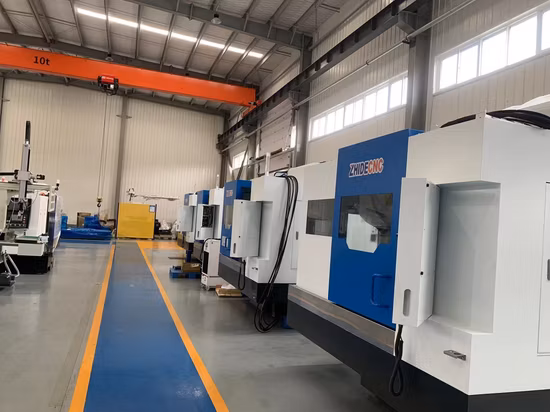

WERKSTATT

PRATIC verfügt über zwei Produktionsstandorte in Guangdong und Jiangsu mit einer Gesamtfläche von 130.000 Quadratmetern. Der Standort Guangdong ist für die Produktion der vertikalen Langhub-Bearbeitungszentren, leichten Portalbearbeitungszentren, horizontalen Bearbeitungszentren und automatischen Produktionslinien verantwortlich. Der Standort Jiangsu ist Hauptverantwortlich für die Herstellung von Hochleistungs-Portalbearbeitungszentren und hochpräzisen Maschinen.

BEARBEITUNGSMUSTER Kooperationspartner

High Effciency 3+2 Automatic Pallet Turning Horizontal CNC Equipment for Metal EV Battery Tray, Case Parts Milling Drilling Tapping

Kooperationspartner

High Effciency 3+2 Automatic Pallet Turning Horizontal CNC Equipment for Metal EV Battery Tray, Case Parts Milling Drilling Tapping

Tests und Qualitätssicherung

PRATIC führt ein strenges Qualitätskontrollsystem gemäß ISO 9001 durch. Alle Verfahren vom Einkauf der Rohstoffe und Komponenten über die Bearbeitung, Einstellung, Installation und Montage bis hin zum Probelauf der fertigen Maschine umfassen strenge Tests und Inspektionen, um sicherzustellen, dass alle Teile und Komponenten von höchster Qualität sind und die fertigen Maschinen sind vor der Auslieferung an die Kunden in 100 % einwandfreiem Zustand.

AUSSTELLUNG
FAQ

F1: Ich wusste nichts über diese Maschine. Welche Art von Maschine sollte ich wählen? Sehr einfach zu wählen. Teilen Sie uns einfach mit, was Sie mit einem CNC-Bearbeitungszentrum erreichen möchten, und lassen Sie sich dann von uns perfekte Lösungen und Vorschläge unterbreiten. F2: Als ich diese Maschine bekam, wusste ich aber nicht, wie ich sie verwenden soll. Was soll ich machen? Wir senden Videos und Bedienungsanleitungen mit der Maschine. Wenn Sie immer noch Zweifel haben, können wir uns telefonisch oder per Skype und E-Mail unterhalten.
F3: Was soll ich tun, wenn während der Garantiezeit Probleme mit dieser Maschine auftreten? Bei Problemen mit der Maschine liefern wir während der Garantiezeit der Maschine kostenlose Ersatzteile. Darüber hinaus bieten wir auch einen kostenlosen lebenslangen Kundendienst an. Wenn Sie also Zweifel haben, lassen Sie es uns einfach wissen, wir werden Ihnen Lösungen anbieten. F4: Bevor Sie mir eine Anfrage zu unserer Maschine senden, ist es besser, wenn Sie mir die folgenden Informationen mitteilen: 1) Ihre Metallwerkstückgröße. Denn in unserer Fabrik verfügen wir je nach Arbeitsbereich über unterschiedliche Modelle. 2) Ihre Werkstückmaterialien: Aluminium/Stahl/Eisen/Titanlegierung? 3) Sie können uns auch die Zeichnung Ihres Werkstücks zusenden, damit wir uns ein Bild machen können Überprüfen Sie dies sorgfältig und geben Sie genauere Vorschläge.
